机器人码垛机

机器人码垛机是现代仓储物流和生产线上替代人工码垛的核心装备。它通过工业机器人（机械臂）来完成堆垛作业，将包装好的产品（如箱、袋、桶）按照预设的排列模式，自动、整齐地码放在托盘上。

一、机器人码垛系统的核心组成部分

一个完整的机器人码垛系统通常包括以下几个部分：

1. 工业机器人本体
这是执行动作的主体，通常是四轴或六轴关节臂机器人。

• 四轴机器人： 最常用，特别适合码垛应用。它的运动范围完全为抓取和放置物品而优化，结构坚固，速度快，成本效益高。

• 六轴机器人： 灵活性更高，可以处理更复杂的路径和角度，例如需要绕过障碍物或在空间受限的场合进行码垛。

2. 末端执行器

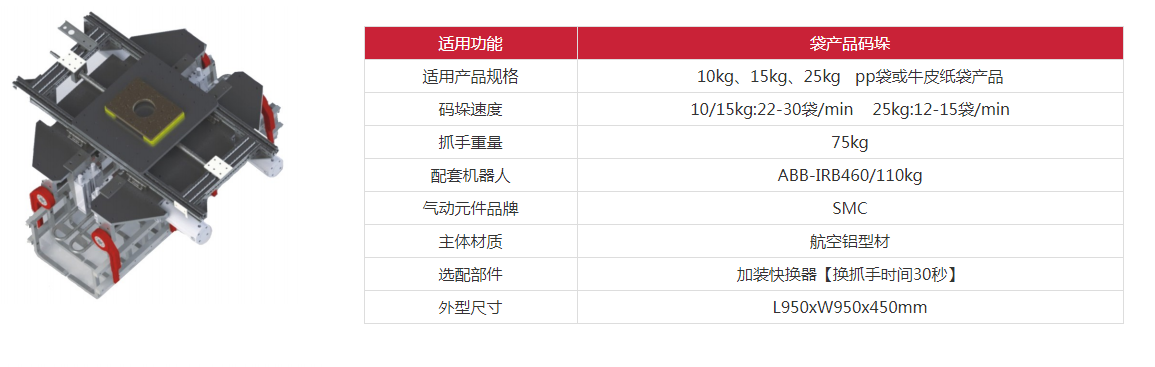

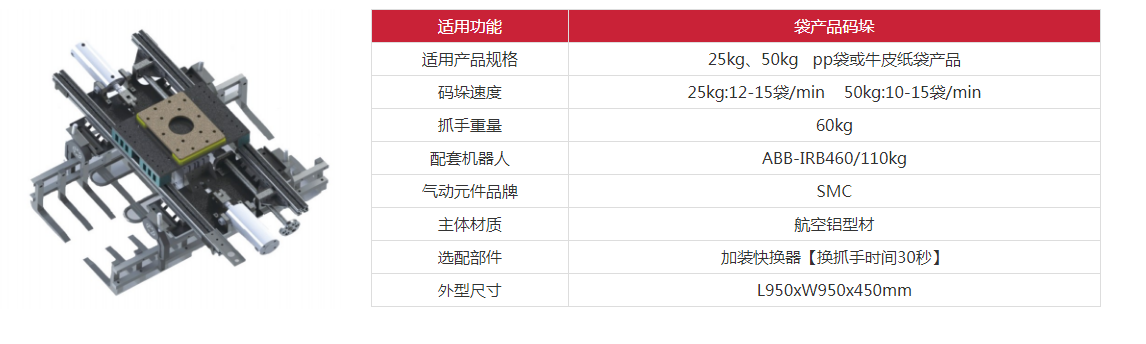

俗称“手爪”，是直接抓取产品的部件。根据产品形态和特性，主要有以下几种：

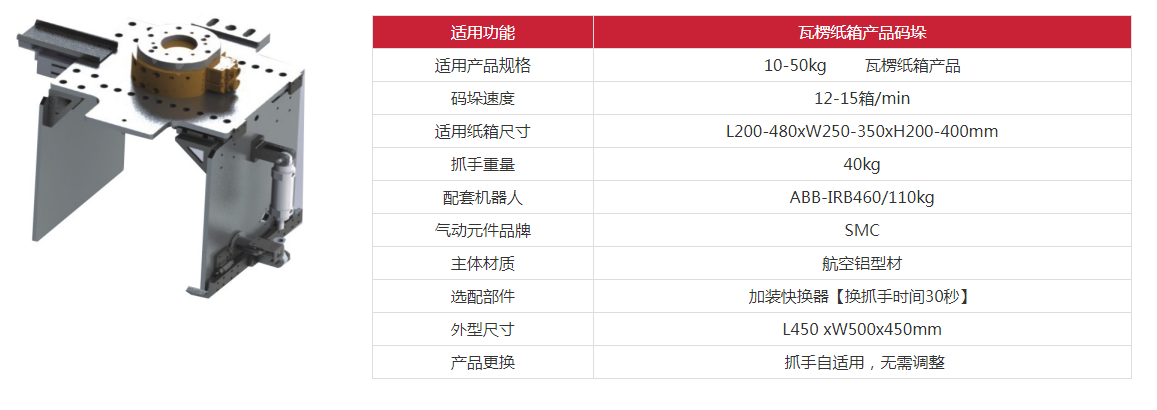

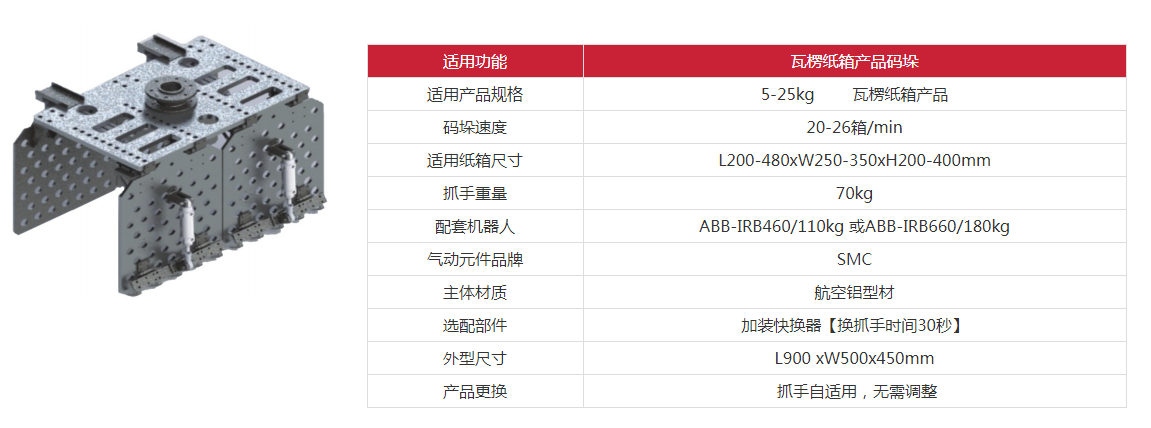

• 夹具式手爪： 像机械手一样，通过夹持箱体的两侧进行抓取。适用于箱装等规则产品。

• 吸盘式手爪： 利用真空负压吸附产品表面。特别适用于表面平整、不易穿孔的纸箱、塑料袋、板材等。可以根据产品大小组合多个吸盘。

• 组合式手爪： 结合夹持和吸附功能，用于处理混合垛型或特殊产品。

• 叉式手爪： 模拟叉车动作，从底部托起产品，适用于整层产品或底部有插孔的大型箱体。

3. 托盘输送与定位系统

• 空托盘库： 自动存放和供应空托盘。

• 空托盘输送机： 将空托盘输送至码垛工位。

• 托盘定位装置： 在码垛工位，通过挡杆或气缸将托盘精确固定，防止机器人放置时移位。

4. 产品输送与排列系统

• 进料输送线： 将待码垛的产品（如封好的纸箱）输送至码垛机器人工作范围内。

• 排列/定位装置： 在抓取点，通过导向杆或伺服定位，确保产品以一致的方向和位置呈现给机器人，便于准确抓取。

5. 控制系统

• PLC（可编程逻辑控制器）： 作为系统总控，协调输送线、机器人、安全门等所有部件的动作顺序。

• 机器人控制器： 机器人的“大脑”，负责运动轨迹规划、伺服驱动控制等。通常与PLC进行通信。

• HMI（人机界面）： 触摸屏，用于操作员选择垛型配方、监控状态、查看产量和故障信息。

二、机器人码垛机的工作流程

1. 空就位： 空托盘由输送系统送至码垛工位，并被精确定位。

2. 产品就绪： 待码垛的产品通过进料线到达抓取点，并排列整齐。

3. 视觉定位（可选）： 高级系统会使用视觉系统来校正产品的位置，确保抓取精度。

4. 抓取： 机器人移动到抓取点，末端执行器（如吸盘）抓取产品。

5. 移动与旋转： 机器人按最优路径将产品运送到托盘上方，并在空中完成必要的旋转和姿态调整。

6. 放置： 机器人将产品精确、平稳地放置在托盘预设的位置上。

7. 重复循环： 重复步骤2-6，直至一层码放完成，然后继续码放下一层。

8. 满垛输出： 当整个托盘码满后，输送系统将满垛托盘移出工位，并送入一个新的空托盘，开始下一个循环。

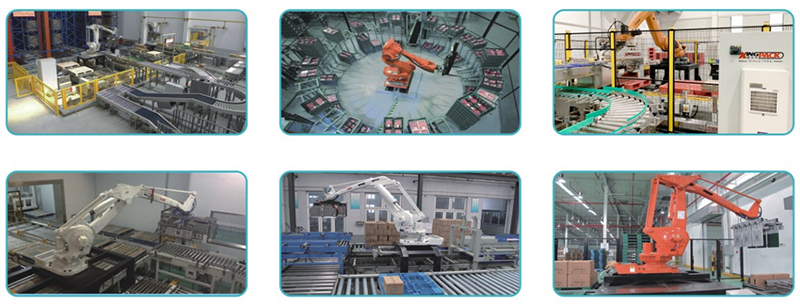

四、应用行业

机器人码垛机应用极其广泛，几乎所有有批量包装产品的行业都需要：

• 食品饮料： 粮油、饮料箱、袋装食品、糖果等。

• 化工化肥： 袋装化肥、饲料、塑料颗粒等。

• 医药日化： 纸箱装的药品、化妆品等。

• 建材家电： 瓷砖、纸箱装的家电产品等。

• 电商物流： 快递分拨中心的包裹码垛。

五、选型考量因素

在选择机器人码垛机时，需要考虑以下几点：

1. 产品参数： 尺寸、重量、形状、表面材质（决定用夹具还是吸盘）。

2. 产能要求： 每小时需要码放多少件产品（循环周期）。

3. 垛型要求： 托盘的尺寸、每层的箱数、总层数、垛型图案的复杂程度。

4. 产线布局： 车间的空间限制，是地面安装还是倒吊安装。

5. 未来需求： 是否需要频繁更换产品类型，对灵活性的要求。

总结

机器人码垛机以其卓越的灵活性、高效率和日益提升的成本效益，已经成为现代化工厂和物流中心的标配。它不仅是简单的“替代人力”，更是实现生产智能化、数字化和柔性制造的关键一环。随着视觉技术和人工智能的发展，未来的码垛机器人将更加智能，能够自适应各种复杂和非标准的情况。
